主要技術參數
◆ 工作電源: 220V 50HZ ◆ 水 溫: 0-98℃
◆ 公稱壓力: 1.0-2.5Mpa ◆ 壓力損失:<0.03-0.06Mpa
◆ 殺菌率: >97% ◆ 腐蝕率:< 0.085毫米/年
◆ 腐蝕率:<0.085毫米/年 ◆ 過濾精度: 10~3000u
◆ 除垢率:>97% ◆ 滅藻率: >98%.
結構和功能
1、結構說明:

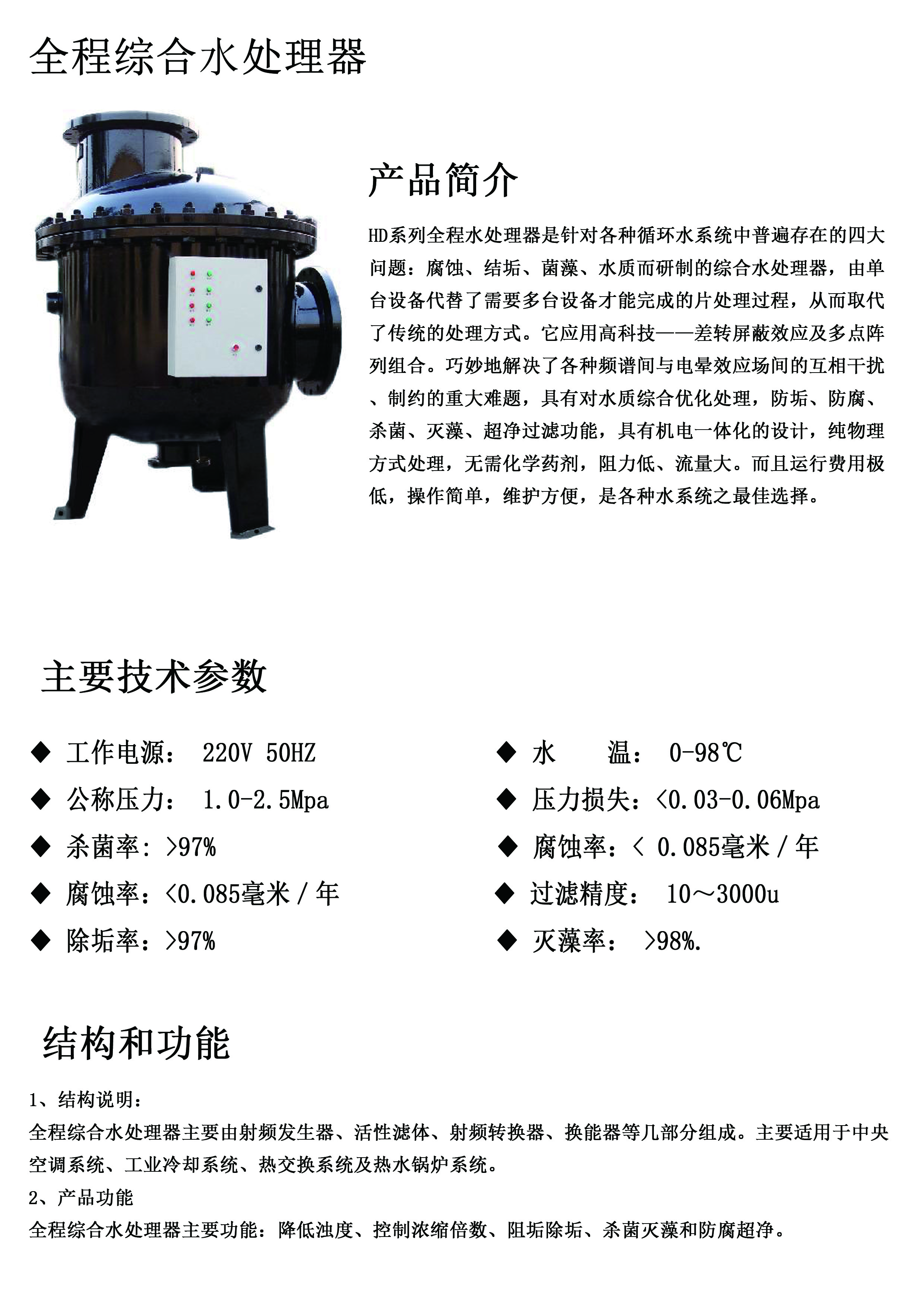

全程綜合水處理器主要由射頻發生器、活性濾體、射頻轉換器、換能器等幾部分組成。主要適用于中央空調系統、工業冷卻系統、熱交換系統及熱水鍋爐系統。 2、產品功能
全程綜合水處理器主要功能:降低濁度、控制濃縮倍數、阻垢除垢、殺菌滅藻和防腐超凈。
產品選型
1、產品的規格一般按系統管道公稱直徑確定,即設備的進出口的公稱尺寸應和安裝部位的管道直徑的公稱直徑一致,當產品的最大流量達不到系統設計的要求時,應增大設備規格,直至滿足為止。
2、本產品公稱壓力分為:1.0Mpa、16.Mpa、2.5Mpa,其它壓力等級可根據用戶需求訂制。
安裝說明
1、設備應安裝在進水總管道上,過濾吸附雜質。
2、設備原則上每一個獨立系統應分別安裝。如冷凍、冷卻循環水系統,應分別安裝在回水或供水總管道上。
3、設備應安裝在用水系統的最低處或回水管道上,被安裝系統的運行壓力應大于0.25Mpa,以滿足排污需要。
4、設備主體頂端保護罩與旁通管或構筑物距離需要大于400mm。
5、設備主體最大外徑距離墻體距離需大于400mm。
6、設備應以旁通形式安裝,以便定期排污或檢修。
全程綜合水處理器參數表
型號
|
輸水管徑
|
流量(m3/h)
|
功率(W)
|
φA
|
B
|
φC
|
H
|
H1
|
重量(KG)
|
HD-QC-50
|
50
|
10-20
|
150
|
300
|
540
|
25
|
1050
|
335
|
128
|
HD-QC-80
|
80
|
20-40
|
160
|
300
|
540
|
25
|
1100
|
335
|
135
|
HD-QC-100
|
100
|
40-70
|
200
|
400
|
650
|
50
|
1120
|
420
|
185
|
HD-QC-125
|
125
|
70-100
|
200
|
500
|
750
|
50
|
1180
|
420
|
270
|
HD-QC-150
|
150
|
100-140
|
200
|
500
|
780
|
50
|
1220
|
425
|
300
|
HD-QC-200
|
200
|
140-260
|
230
|
500
|
800
|
50
|
1250
|
620
|
320
|
HD-QC-250
|
250
|
260-430
|
230
|
500
|
820
|
50
|
1350
|
620
|
330
|
HD-QC-300
|
300
|
430-660
|
260
|
600
|
820
|
50
|
1450
|
660
|
380
|
HD-QC-350
|
350
|
660-840
|
260
|
600
|
850
|
50
|
1600
|
680
|
390
|
HD-QC-400
|
400
|
840-1000
|
300
|
700
|
980
|
80
|
1625
|
780
|
450
|
HD-QC-450
|
450
|
1000-1400
|
300
|
700
|
1020
|
80
|
1775
|
780
|
460
|
HD-QC-500
|
500
|
1400-2000
|
400
|
800
|
1050
|
80
|
1930
|
885
|
520
|
HD-QC-600
|
600
|
2000-3000
|
450
|
800
|
1150
|
80
|
1990
|
1020
|
530
|
HD-QC-700
|
700
|
3000-5000
|
520
|
900
|
1220
|
80
|
2200
|
1080
|
540
|
